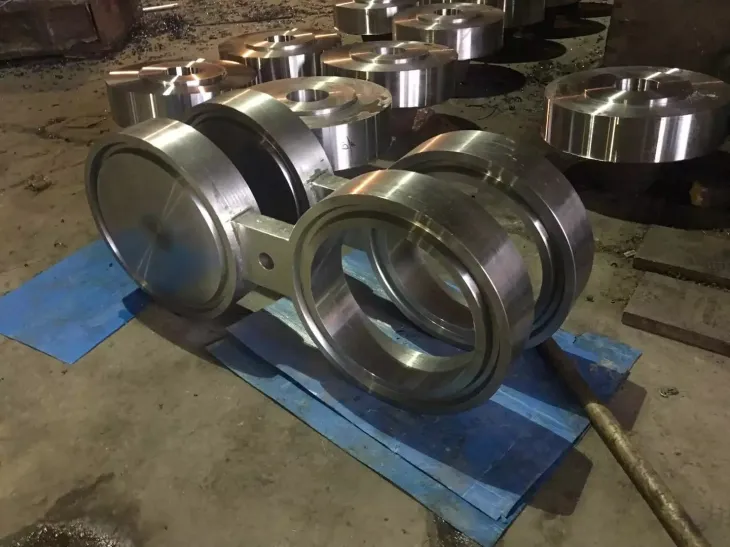

ASME B 16. 48 ปรากฏการณ์ตาบอด Spacer แหวน Spacer ผสมโลหะผสมตาบอด 800 HT

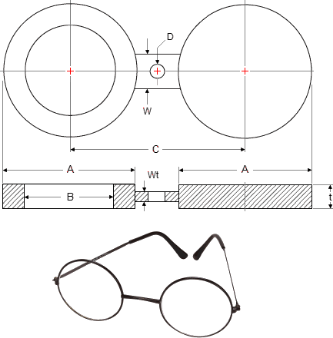

Dimensions Spectacle Blinds - ASME B 16. 48

H7L`TI~Y6R(4]5OGEQ@$W_K

ระดับความดัน 150

กรมอุทยานฯ	ข้างนอกØ A	ข้างในØ B	บรรทัดกลาง C	THK t	ความกว้างของเว็บ W
1/2	45	16	60	3	38
3/4	54	21	70	3	38
1	64	27	80	3	38
1¼	73	42	90	6.4	38
1½	83	48	100	6.4	38
2	102	61	120	6.4	51
2½	107	73	140	6.4	51
3	133	89	150	6.4	64
3½	159	102	175	9.7	64
4	172	114	190	9.7	64
5	194	141	215	9.7	76
6	219	168	240	12.7	76
8	276	219	300	12.7	76
10	337	273	360	15.7	102
12	406	324	430	19.1	102
14	448	356	475	19.1	108
16	511	406	460	22.4	108
18	546	457	580	25.4	114
20	603	508	635	28.4	121
24	714	610	750	31.8	140
กรมอุทยานฯ	ข้างนอกØ A	ข้างในØ B	บรรทัดกลาง C	THK t	ความกว้างของเว็บ W

บันทึกทั่วไป:

·มิติมีหน่วยเป็นมิลลิเมตรยกเว้นที่ระบุไว้เป็นอย่างอื่น

·D=ขนาดรู (ตามต้องการ) ควรเหมือนกับรูสลักเกลียวของหน้าแปลน ในทางปฏิบัติมิติเหล่านี้ถูกปัดเศษขึ้น

·Wt=ความหนาของเว็บ (หรือแถบผูก) ควรน้อยที่สุด 6 มม. หรือเท่ากับความหนา (t) ถ้าน้อยกว่า 6 มม.

·Spectacle Blinds ควรทำจากเพลทหรือการตีขึ้นรูปโดยได้รับการอนุมัติให้ใช้โดย ASME B 31 3 ซึ่งเป็นองค์ประกอบทางเคมีเช่นเดียวกับครีบผสมพันธุ์และท่อที่เกี่ยวข้อง

·Spectacle Blinds ตาม ASME B 16. 48 อาจถูกใช้สำหรับการติดตั้งระหว่าง ASME B 16. 5 ครีบ

·มิติข้อมูลบางอย่างอาจแตกต่างจากที่ระบุในหน้านี้ทั้งนี้ขึ้นอยู่กับข้อกำหนดของลูกค้า

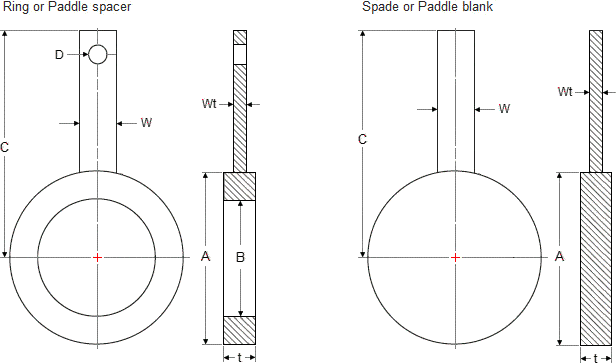

ขนาดของโพดำGG amp; RingSpacers - ASMEB 16. 48

20180126141606_34121

ระดับความดัน 150

กรมอุทยานฯ	ด้านนอก Dia A	ภายใน Dia B	ศูนย์ ถึง ปลาย C	หนา Ness t	ด้ามจับ ความกว้าง W
1/2	45	16	126	3	32
3/4	54	21	131	3	32
1	64	27	136	3	32
1¼	73	42	145	6.4	32
1½	83	48	145	6.4	32
2	102	61	155	6.4	32
2½	107	73	170	6.4	32
3	133	89	170	6.4	32
3½	159	102	202	9.7	38
4	172	114	202	9.7	38
5	194	141	225	9.7	38
6	219	168	225	12.7	38
8	276	219	267	12.7	38
10	337	273	322	15.7	44
12	406	324	357	19.1	44
14	448	356	378	19.1	44
16	511	406	410	22.4	44
18	546	457	427	25.4	51
20	603	508	455	28.4	51
24	714	610	512	31.8	51
กรมอุทยานฯ	ด้านนอก Dia A	ภายใน Dia B	ศูนย์ ถึง ปลาย C	หนา Ness t	ด้ามจับ ความกว้าง W

บันทึกทั่วไป:

·มิติมีหน่วยเป็นมิลลิเมตรยกเว้นที่ระบุไว้เป็นอย่างอื่น

·จอบมือจับจะต้องแข็งด้วยไม่มีการเปิด

ครีบเหล่านี้มีอยู่ในช่วงต่อไปนี้:

·สแตนเลส: ASTM a 182 F 304, F 304 L, F 304 H, F 316, F 316 L, F { {4}} Ti, F 310, F 310 S, F 321, F 321 H, F 317, F 347, F 347 H, F 904 L

·Duplex Stainless Steel: UNS S 31803, UNS S 32750

·เหล็กกล้าคาร์บอน: ASTM a 105,

·โลหะผสมเหล็ก: ASTM a 182 F 1, F 1 1, F 22, F 5, F 9, F 9 1

·โลหะผสมนิกเกิล: Monel 400 & 500, Inconel 600 & 625, Incoloy 800, 825, Hastelloy C {{ 6}}, C 276

·โลหะผสมทองแดง: ทองแดง, ทองเหลือง& Gunmetal

·ขนาด: 1 / 8″ NB ถึง 4 8″ NB

·ประเภท: 150 # 300 # 400 # 600 # 900 # 150 0 # 2500 #
