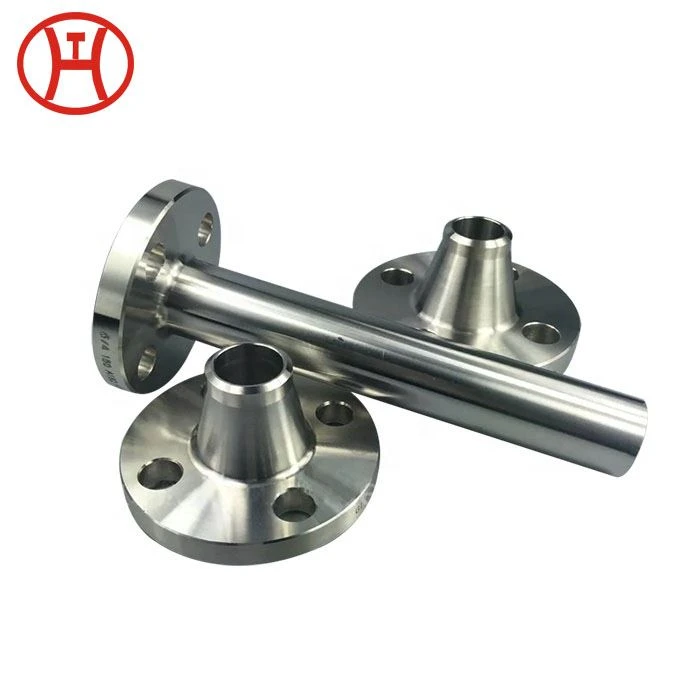

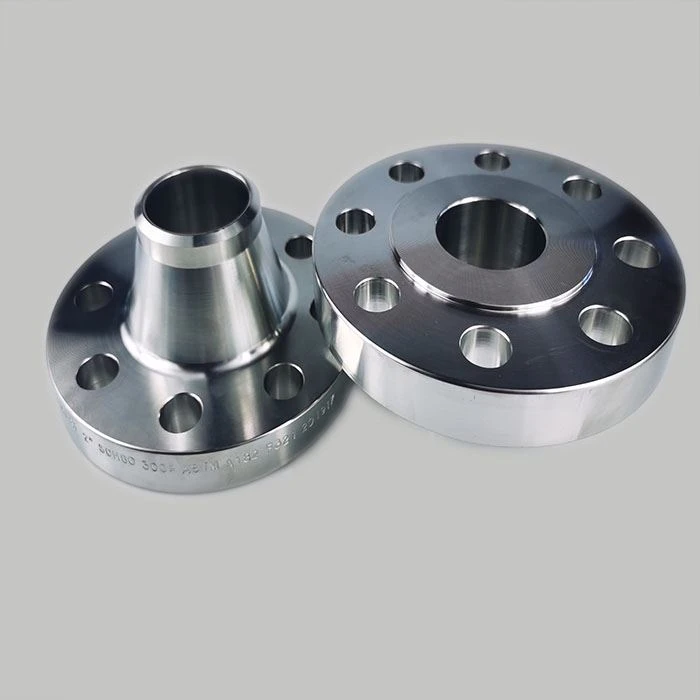

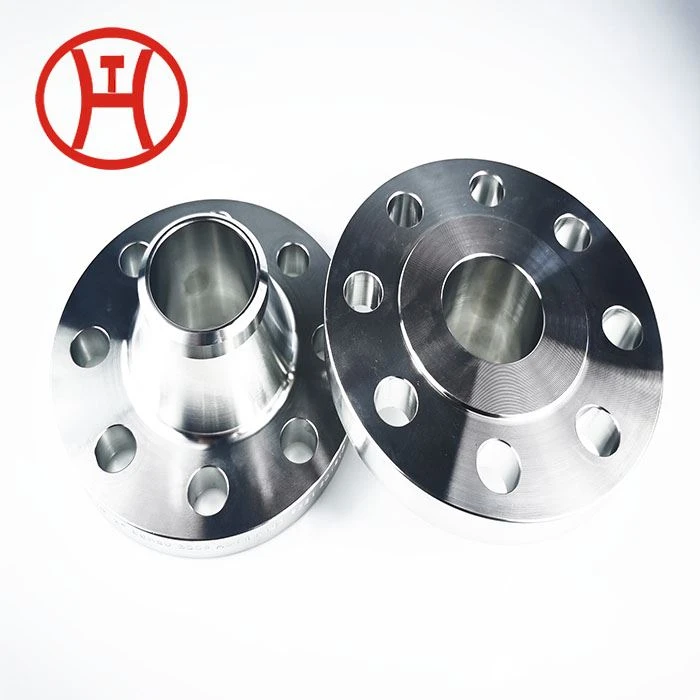

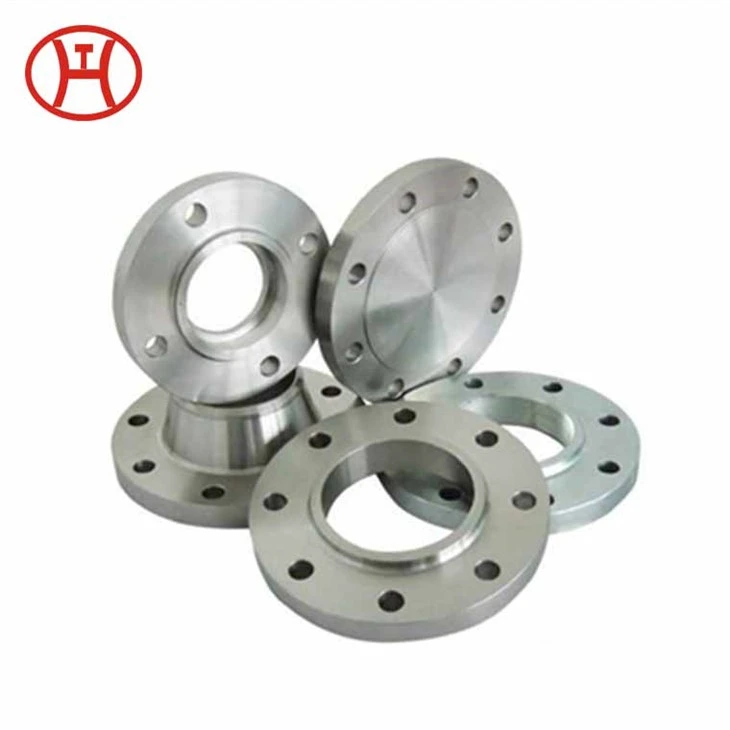

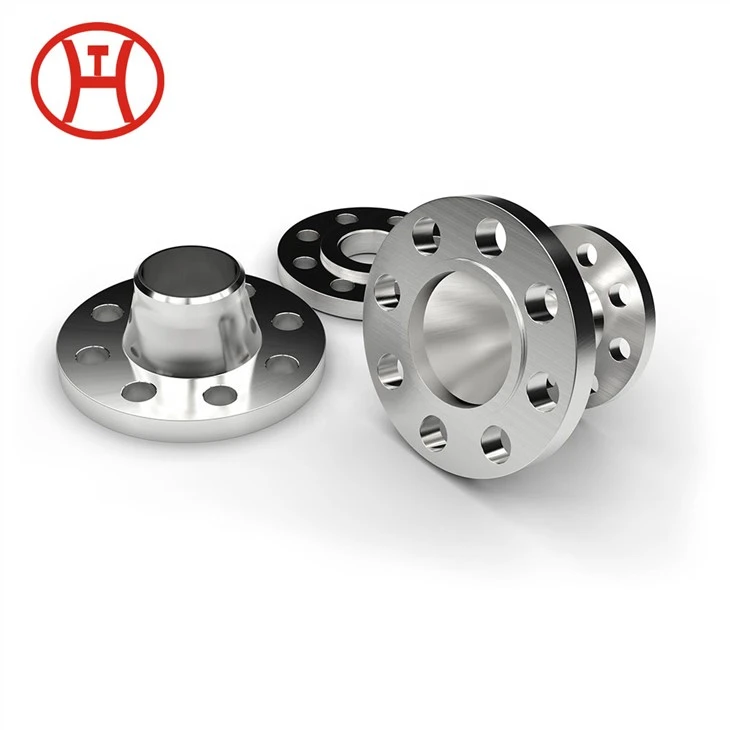

ครีบเหล็ก
หน้าแปลนเป็นวิธีการเชื่อมที่ใช้มากเป็นอันดับสองหลังการเชื่อม ใช้ครีบเมื่อต้องรื้อข้อต่อ
ให้ความยืดหยุ่นในการบำรุงรักษา หน้าแปลนเชื่อมต่อท่อกับอุปกรณ์และวาล์วต่างๆ
ประเภท:WN、SO、TH、PL、LWN、BL ect
มาตรฐาน: ASME B16.5, ASMEB16.47, DIN, JIS, อื่นๆ
วัสดุ: คาร์บอน, โลหะผสม, โลหะผสมนิกเกิล, สแตนเลส, ไททาเนียม
เราสามารถจัดหาหน้าแปลน: หน้าแปลนตาบอด, หน้าแปลนคอเชื่อม, หน้าแปลนคอเชื่อมยาว, สลิปบนหน้าแปลน, หน้าแปลนเกลียว, หน้าแปลนเชื่อมซ็อกเก็ต, หน้าแปลนจาน, หน้าแปลนตาบอด Spetacle, หน้าแปลนร่วม Lapped, หน้าแปลนปาก
| ครีบ/ตีขึ้นรูป/แหวน/ดิสก์ | |||
| พิมพ์: | WN/LWN/SO/SW/ตาบอด/จาน/เกลียว/สมอ/หมุน/เส้นรอบวง/ร่วมตัก/ลด/ปาก | ||
| บอดแว่น/มู่ลี่ไม้พาย/วงแหวนรอง/แผ่นปิดปาก/วงแหวนไล่ลม | |||
| ผลิตภัณฑ์เฉพาะ: แหวน/การตีขึ้นรูป/จาน/ปลอกเพลา | |||
| มาตรฐาน | พิมพ์ | ระดับ | ขนาด |
| ASME B16.5 | WN/LWN/SO/ตาบอด/ข้อต่อตัก | 150#-2500# | 1/2"-24"(ยกเว้น Blind Flange 2500lb 1/2"-12") |
| หน้าแปลน SW | 150#-1500# | 1/2"-3"(ยกเว้น 1500# 1/2"-2 1/2") | |
| เกลียว | 150#-900# | 1/2"-24" | |
| 1500# 2500# | 1/2"-2 1/2" | ||
| ASME B16.47 ซีรีส์ A | WN/หน้าแปลนตาบอด | 150# -900# | 22"-48"(ยกเว้น 900# ขนาด:26"-48") |
| ASME B16.47 ซีรีส์ B | WN/หน้าแปลนตาบอด | 75#-300# | 26"-48" |
| 400# 600# 900# | 26"-36" | ||
| DIN2527 | หน้าแปลนตาบอด | PN6-PN100 | DN10-DN1000 |
| DIN2543 | SO หน้าแปลน | PN16 | DN10-DN1000 |
| DIN2544 | SO หน้าแปลน | PN25 | DN10-DN1000 |
| DIN2545 | SO หน้าแปลน | PN40 | DN10-DN500 |
| DIN2565 | หน้าแปลนเกลียวกับ Neck | PN6 | DN6-DN200 |
| DIN2566 | หน้าแปลนเกลียวกับ Neck | PN16 | DN6-DN150 |
| DIN2567 | หน้าแปลนเกลียวกับ Neck | PN25 PN40 | DN6-DN150 |
| DIN2568 | หน้าแปลนเกลียวกับ Neck | PN64 | DN10-DN150 |
| DIN2569 | หน้าแปลนเกลียวกับ Neck | PN100 | DN10-DN150 |
| EN1092-1:2002 | หน้าแปลนเพลทสำหรับการเชื่อม/ หน้าแปลนเพลทหลวมพร้อมคอเพลทแบบเชื่อม หรือสำหรับปลายท่อแบบแลป/ หน้าแปลนบอด/หน้าแปลน WN | PN2.5-PN100 | DN10-DN4000 |
| JIS B2220 | หน้าแปลนเชื่อม, หน้าแปลนข้อต่อตัก, หน้าแปลนเกลียว | PN6-PN100 | DN10-DN1500 |
| BS4504 BS10 ตารางD/E | หน้าแปลนจานสำหรับเชื่อม/หน้าแปลน WN/หน้าแปลนเปล่า | PN6-PN100 | DN10-DN1500 |
| พื้นผิวซีล | RF FF RTJ TF GF LF LM | ||
| หน้าแปลนใบหน้าเสร็จสิ้น | เสร็จสิ้นสต็อก/เกลียวหยัก/หยักศูนย์กลาง/ผิวเรียบ (Ra 3.2 และ 6.3 ไมโครเมตร) | ||
| 125-250 AARH (เรียกว่าผิวเรียบ) | |||
| 250-500 AARH (เรียกว่าสต็อกเสร็จสิ้น) | |||
| การเคลือบผิว | น้ำยาเคลือบเงา สีเหลือง น้ำมันกันสนิม กัลวาไนซ์ ฯลฯ | ||
| มาตรฐานวัสดุ | เหล็กกล้าคาร์บอน | ASTM A105 | |
| ASTM A266 | ASTM A266 GR.4 | ||
| ASTM A350 | ASTM A350 LF2/LF3 | ||
| ASTM A694 | ASTM A694 F42/F46/F52/F56/F65/F70 | ||
| โลหะผสมเหล็ก | ASTM A182 | ASTM A182 F5/F9/F11/F22/F91 | |
| สแตนเลส | ASTM A182 | ASTM A182 F304/F304L | |
| ASTM A182 F316/F316L/F316Ti | |||
| ASTM A182 F316MoLN/F316LN | |||
| ASTM A182 F310/F317L/F347 | |||
| ASTM A182 F51/F53/F55/F44/F904L/F60/F62 | |||
| เหล็กโลหะผสมนิกเกิล | ASTM B564 | ฮาสเทลลอย C22/C276/C2000 | |
| อินคอลอยย์ 600/625 อินคอลอยย์ 800/800H/800HT | |||
| Incoloy 925/926 ล้อแม็ก 20/31 | |||
| โมเนล 400/โมเนล K-500 | |||
| ASTM B462 | ฮาสเทลลอย G30 ฮาสเทลลอย C22/C276/C-2000 | ||
| Incoloy A286, ล้อแม็ก 20/31 | |||
| AL-6XN ฮาสเทลลอย B2/B3 | |||
| CuNi | ASTM B151 | คูนิ 70/30 90/10 | |
