Hastelloy C276 หน้าแปลน หน้าแปลนตาบอด
ประเภท: SO, SW, BL, BL, WN, LJ, Spectacle, Orifice ect
ขนาด: 1/2"-48", DN10-DN4000
ระดับ: 75#-2500#, PN6-PN100
มาตรฐาน: ASME,DIN,EN,JIS,BS
Hastelloy C276 หน้าแปลนโลหะผสมนิกเกิล 150# - 900# WN/BLIND FLANGE

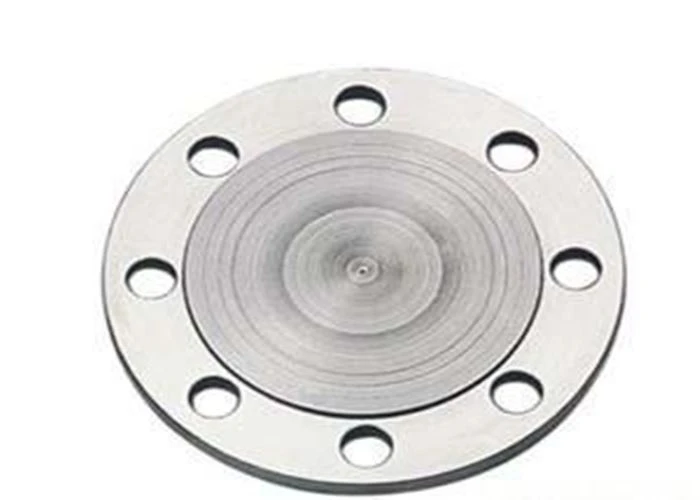

หน้าแปลนตาบอดเป็นหน้าแปลนแข็งดังแสดงด้านล่าง จุดประสงค์ของสิ่งเหล่านี้คือเพื่อปิดกั้นส่วนของท่อหรือหัวฉีดบนภาชนะที่ไม่ได้ใช้ (โดยทั่วไป หัวฉีดจะเป็นท่อที่ออกมาจากถังและมักจะมีหน้าแปลนเพื่อให้สามารถเชื่อมต่อกับวาล์วหรือท่อได้)
อะไรคือความแตกต่างระหว่างหน้าแปลนเปล่าและหน้าแปลนตาบอด?
ข้อแตกต่างคือหน้าแปลนตาบอดไม่มีช่องเปิดเพื่อให้ของเหลวผ่านได้ หน้าแปลนตาบอดสามารถแทรกระหว่างสองครีบเปิด และใช้เพื่อป้องกันการไหลของของเหลวผ่านท่อ
1. เกรดเทียบเท่าสำหรับ Hastelloy C276 Flanges
มาตรฐาน | เวิร์คสต๊อฟ NR. | UNS | JIS | GOST | EN | หรือ |
ฮาสเทลลอย C276 | 2.4819 | N10276 | NW 0276 | ХН65МВУ | NiMo16Cr15W | ЭП76 |
2. คุณสมบัติทางกลของ Hastelloy C276 Flanges
ธาตุ | ความหนาแน่น | จุดหลอมเหลว | แรงดึง | ความแข็งแรงของผลผลิต (0.2 เปอร์เซ็นต์ออฟเซ็ต) | การยืดตัว |
ฮาสเทลลอย C276 | 8.89 g/cm3 | 1370 องศา (2500 องศา F) | Psi – 1,15,000 , MPa – 790 | Psi – 52,000 , MPa – 355 | 40 เปอร์เซ็นต์ |
3. ANSI B16.47 ซีรี่ส์ A Class 400 ครีบ
| ความหนา | เจาะ | น้ำหนัก | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ขนาดนม | OD | คอเชื่อม | ตาบอด | OD ของRF | Dia at Base | เบื่อ | LTH | Dia Bevel | Bolt Circle | Bolt Length | HoleDia | #หลุม | คอเชื่อม | ตาบอด |
| O | C | C | R | X | B | Y | A | 1 | 2 | |||||
| 26 | 38.25 | 3.5 | 3.88 | 29.5 | 28.62 | 7.62 | 26 | 34.5 | 12.5 | 1.88 | 28 | 650 | 1263 | |
| 28 | 40.75 | 3.75 | 4.12 | 31.5 | 30.81 | 8.12 | 28 | 37 | 13.25 | 2 | 28 | 785 | 1522 | |
| 30 | 43 | 4 | 4.38 | 33.75 | 32.94 | 8.62 | 30 | 39.25 | 14 | 2.12 | 28 | 905 | 1802 | |
| 32 | 45.25 | 4.25 | 4.56 | 36 | 35 | 9.12 | 32 | 41.5 | 14.25 | 2.12 | 28 | 1065 | 2077 | |
| 34 | 47.5 | 4.38 | 4.81 | 38 | 37.19 | 9.5 | 34 | 43.5 | 14.75 | 2.12 | 28 | 1200 | 2415 | |
| 36 | 50 | 4.5 | 5.06 | 40.25 | 39.38 | 9.88 | 36 | 46 | 15 | 2.12 | 32 | 1340 | 2815 | |
| 38 | 47.5 | 4.88 | 4.88 | 40.75 | 39.5 | 8.12 | 38 | 44 | 14.75 | 1.88 | 32 | 935 | 2450 | |
| 40 | 50 | 5.12 | 5.12 | 43 | 41.5 | 8.5 | 40 | 46.25 | 15.5 | 2 | 32 | 1090 | 2848 | |
| 42 | 52 | 5.25 | 5.25 | 45 | 43.62 | 8.81 | 42 | 48.25 | 15.75 | 2 | 32 | 1190 | 3159 | |
| 44 | 54.5 | 5.5 | 5.5 | 47.25 | 45.62 | 9.18 | 44 | 50.5 | 16.5 | 2.12 | 32 | 1375 | 3635 | |
| 46 | 56.75 | 5.75 | 5.75 | 49.5 | 47.75 | 9.62 | 46 | 52.75 | 17 | 2.12 | 36 | 1525 | 4120 | |
| 48 | 59.5 | 6 | 6 | 51.5 | 49.88 | 10.12 | 48 | 55.25 | 18 | 2.38 | 28 | 1790 | 4726 | |
| 50 | 61.75 | 6.19 | 6.25 | 53.62 | 52 | 10.56 | 50 | 57.5 | 18.5 | 2.38 | 32 | 1950 | 5303 | |
| 52 | 63.75 | 6.38 | 6.44 | 55.62 | 54 | 10.88 | 52 | 59.5 | 18.75 | 2.38 | 32 | 2125 | 5823 | |
| 54 | 67 | 6.69 | 6.75 | 57.88 | 56.12 | 11.38 | 54 | 62.25 | 20 | 2.62 | 28 | 2565 | 6742 | |
| 56 | 69 | 6.88 | 6.94 | 60.12 | 58.25 | 11.75 | 56 | 64.25 | 20.25 | 2.62 | 32 | 2710 | 7352 | |
| 58 | 71 | 7 | 7.12 | 62.12 | 60.25 | 12.06 | 58 | 66.25 | 20.5 | 2.62 | 32 | 3230 | 7986 | |
| 60 | 74.25 | 7.31 | 7.44 | 64.38 | 62.38 | 12.56 | 60 | 69 | 21.75 | 2.88 | 32 | 3820 | 9126 |
4.องค์ประกอบทางเคมีของครีบ Hastelloy C276
ระดับ | C | มิน | ซิ | S | โค | นิ | Cr | เฟ | โม | P |
C276 | 0.010 สูงสุด | 1.00 สูงสุด | 0.08 สูงสุด | 0.03 สูงสุด | 2.50 สูงสุด | 50.99 นาที* | 14.50 – 16.50 | 4.00 – 7.00 | 15.00 – 17.00 | 0.04 สูงสุด |
5. ความแตกต่างระหว่าง ASME B16.5, ASME B16.47 Series A, Series B และ API 605 Flanges คืออะไร
มาตรฐาน ASME B16.5 ครอบคลุมข้อต่อท่อเหล็กและข้อต่อหน้าแปลนตั้งแต่ NPS 1/2 ถึง NPS 24 เมตริก/นิ้ว ในระดับแรงดัน 150 ถึงคลาส 2500 ครอบคลุมการให้คะแนนความดัน-อุณหภูมิ วัสดุ ขนาด ความคลาดเคลื่อน การทำเครื่องหมาย การทดสอบ และวิธีการ ของการกำหนดช่องเปิดสำหรับหน้าแปลนท่อและข้อต่อหน้าแปลน หน้าแปลนที่สำคัญมาก 2 อัน เช่น หน้าแปลนคอเชื่อมและหน้าแปลนบอด มักใช้ในระบบท่อ คำว่า "B16.5" หรือ "B16 5" ใช้แทนกันได้และอ้างอิงถึงมาตรฐานเดียวกัน อย่างไรก็ตาม ASME B16 5 มาตรฐาน (ANSI B16 5) มาตรฐานครอบคลุมขนาดสูงสุด 24 นิ้วเท่านั้น สำหรับขนาดที่ใหญ่กว่า มาตรฐาน ASME B16.47 ครอบคลุมการให้คะแนนความดัน-อุณหภูมิ วัสดุ ขนาด ความคลาดเคลื่อน การทำเครื่องหมาย และการทดสอบหน้าแปลนท่อในขนาด NPS 26 ถึง NPS 60 และการจัดระดับ Class 75, 150, 300, 400, 600 และ 900.
อย่างไรก็ตาม มาตรฐาน ASME B16.47 แบ่งออกเป็น ASME B16.47 ซีรีส์ A และ ASME B16.47 ซีรีส์ B หน้าแปลนสำหรับหน้าแปลนตาบอดและหน้าแปลนคอเชื่อม หน้าแปลน Series B เดิมเรียกว่าหน้าแปลน API 605 คำศัพท์ B16.47 หรือ B 16 47 หรือ ANSI B 16 47 ใช้แทนกันได้และอ้างอิงถึงมาตรฐานเดียวกัน
ASME B16.47 (หน้าแปลนเหล็กขนาดใหญ่เส้นผ่านศูนย์กลาง) เป็นมาตรฐานสำหรับหน้าแปลนท่อเหล็กขนาดเส้นผ่านศูนย์กลางขนาดใหญ่ตั้งแต่ NPS 26 ถึง NPS 60 เวอร์ชันล่าสุดให้ขนาดและการให้คะแนนทั้งหน่วยเมตริกและนิ้ว ASME B16.47 รวม MSS SP-44: หน้าแปลนท่อเหล็กและ API 605: หน้าแปลนเหล็กคาร์บอนเส้นผ่านศูนย์กลางขนาดใหญ่ ดังนั้นหน้าแปลน MSS SP-44 จึงถูกกำหนดเป็นหน้าแปลน ASME B16.47 ซีรี่ส์ A ในขณะที่หน้าแปลน API 605 ถูกกำหนดให้เป็นหน้าแปลน ASME B16.47 ซีรี่ส์ B ภายในมาตรฐานนี้ วัสดุที่ครอบคลุมในมาตรฐานนี้เหมือนกับใน ASME B16.5 ยกเว้นโลหะผสมนิกเกิล ซึ่งหมายความว่าจะใช้แผนภูมิความดัน-อุณหภูมิร่วมกันสำหรับการเลือกวัสดุหน้าแปลน
แล้วหน้าแปลน ASME B16.47 Series A และ Series B (API605) แตกต่างกันอย่างไร?
โดยทั่วไป หน้าแปลน ASME B16 47 Series A หนากว่า หนักกว่า และแข็งแรงกว่าหน้าแปลน Series B ที่มีขนาดเท่ากันและอัตราแรงกดมาก จึงสามารถทนต่อแรงกดจากภายนอกได้ดีกว่าแบบ Series B หน้าแปลน ASME B16.47 Series B ต้องการตัวยึด (สลักเกลียวและน็อต) ที่เล็กกว่าแต่หน้าแปลน Series A และมีเส้นผ่านศูนย์กลางวงกลมโบลต์เล็กกว่ากว่าครีบ Series A เส้นผ่านศูนย์กลางของวงกลมโบลต์ที่เล็กลงส่งผลให้หน้าแปลนเคลื่อนที่น้อยลงหลังการติดตั้ง มาตรฐานทั้ง Series A และ Series B กำหนดหน้าแปลนคอเชื่อมและหน้าแปลนตาบอดในประเภทหน้ายก (RF) แต่เฉพาะซีรีส์ A เท่านั้นที่กำหนดหน้าแปลนข้อต่อแบบวงแหวน (RTJ) ตั้งแต่คลาส 300 ถึงคลาส 900 ภายในมาตรฐานนี้ จากมุมมองเชิงพาณิชย์ หน้าแปลน ASME B16.47 Series A มีราคาแพงกว่าหน้าแปลน ASME B16 47 Series B
