ASME B16.5 คลาส 150 LWN หน้าแปลน

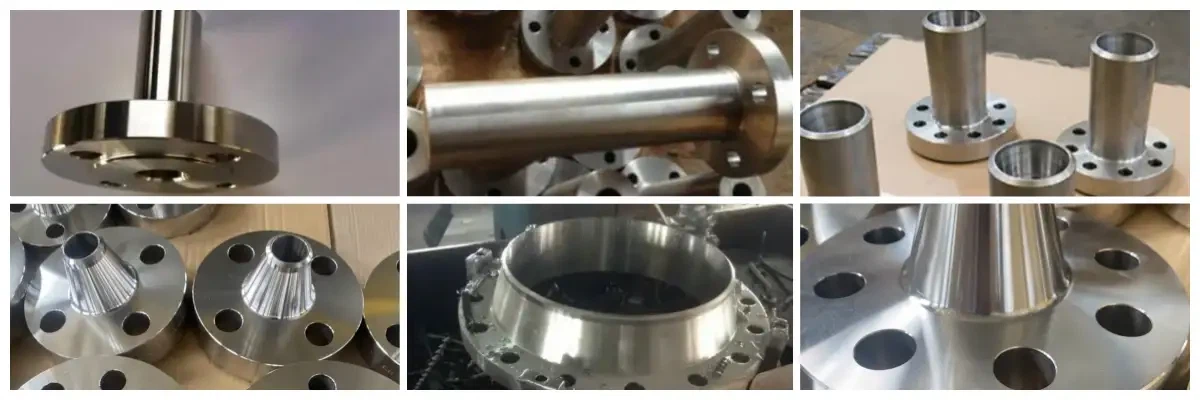

หน้าแปลน ASME B16.5 Class 150 Long Weld Neck (LWN) ซึ่งมักเรียกว่าหน้าแปลนหัวฉีดมีกระบอกเสริมตรงแทนที่จะเป็นฮับแบบเรียว ราคาหน้าแปลน LWN มีตั้งแต่ 15 ถึง 480 เหรียญสหรัฐฯ ต่อหน่วย ขึ้นอยู่กับขนาด (1/2" ถึง 24") และเกรดวัสดุ (เหล็กกล้าคาร์บอน กับ สเตนเลส/โลหะผสมนิกเกิล) หน้าแปลนเหล่านี้ออกแบบมาสำหรับ-ท่อรับเค้นสูงและภาชนะรับความดัน เมื่อเปรียบเทียบกับหน้าแปลนคอเชื่อมมาตรฐาน มีการกระจายความเค้นที่ดีขึ้น ต้านทานความล้าได้ดีขึ้น



• มาตรฐาน: ASME B16.5, ASTM A182, ASTM A105, ASTM A350
• ลักษณะสำคัญ: การออกแบบคอตรง ความทนทานต่อความเค้นสูง- และการจัดแนวที่ง่ายสำหรับการเชื่อมภาชนะ
• วัสดุ: ASTM A105 (เหล็กกล้าคาร์บอน), A182 F316L (สแตนเลส) และโลหะผสมนิกเกิล เช่น Inconel 625



ราคาหน้าแปลนคอเชื่อมยาวคลาส 150

ขนาดท่อที่กำหนด (NPS)	วัสดุ: A105 (เหล็กกล้าคาร์บอน)	วัสดุ: F316L (สแตนเลส)	วัสดุ: โลหะผสม 625 (นิกเกิล)
2" (คลาส 150)	$18.50 - $25.00	$55.00 - $72.00	$320.00 - $410.00
4" (คลาส 150)	$42.00 - $58.00	$115.00 - $145.00	$780.00 - $950.00
8" (คลาส 150)	$110.00 - $155.00	$340.00 - $420.00	$1,800.00 - $2,200.00
12" (คลาส 150)	$230.00 - $310.00	$780.00 - $920.00	ติดต่อขอใบเสนอราคา

โปรดแจ้งให้เราทราบขนาดและปริมาณหน้าแปลนที่คุณต้องการ และฉันจะแจ้งให้คุณทราบใบเสนอราคาฟรีตอนนี้!



ติดต่อได้เลย

หน้าแปลน ASME B16.5 Class 150 มักใช้ในระบบท่อ หน้าแปลน ASME B16.5 LWN ขึ้นชื่อในด้านประสิทธิภาพและความน่าเชื่อถือที่เหนือกว่า ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่หลากหลาย โดยเฉพาะอย่างยิ่ง หน้าแปลนคอยาว (LWN) ได้รับความนิยมอย่างกว้างขวางในอุตสาหกรรมต่างๆ เช่น น้ำมันและก๊าซ เคมี และการแปรรูปปิโตรเคมี เนื่องจากมีการออกแบบที่เป็นเอกลักษณ์และมีพิกัดแรงดันและอุณหภูมิสูง



หน้าแปลน LWN มีคอยาวที่ค่อย ๆ เรียวลงไปที่หน้าหน้าแปลน ซึ่งช่วยให้เปลี่ยนท่อในกระบวนการไปที่หน้าแปลนได้ง่าย การออกแบบนี้ช่วยลดความเข้มข้นของความเค้นในข้อต่อได้อย่างมาก ซึ่งจะเพิ่มความแข็งแรงโดยรวมของการเชื่อมต่อ การเปลี่ยนผ่านที่ราบรื่นยังช่วยลดความเป็นไปได้ของการกัดเซาะ การกัดกร่อน และความปั่นป่วนในระบบ ทำให้หน้าแปลน ASME B16.5 Class 150 LWN เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานในการใช้งานที่มีความเครียดสูง- โดยเฉพาะงานที่เกี่ยวข้องกับของเหลวหรือก๊าซที่มีแนวโน้มที่จะเกิดการกัดกร่อน



หน้าแปลน ASME B16.5 คลาส 150 LWNได้รับการออกแบบเพื่อให้ตรงตามข้อกำหนดของ ASME B16.5 ซึ่งเป็นมาตรฐานที่กำหนดโดย American Society of Mechanical Engineers (ASME) ASME Flange Standard ระบุขนาด วัสดุ เครื่องหมาย และพิกัดความเผื่อสำหรับหน้าแปลนมาตรฐานของสหรัฐอเมริกา- เช่น Class 150 ซึ่งหมายความว่าหน้าแปลน ASME B16.5 Class 150 LWN เหมาะสำหรับใช้ในการใช้งานและอุตสาหกรรมที่หลากหลาย



ASME B16.5 วัสดุหน้าแปลน LWN คลาส 150

หน้าแปลน ASME B16.5 Class 150 LWN มีจำหน่ายในวัสดุหลายประเภท รวมถึงเหล็กกล้าคาร์บอน สแตนเลส และโลหะผสม การเลือกใช้วัสดุจะขึ้นอยู่กับการใช้งานที่ต้องการและคุณสมบัติที่จำเป็นสำหรับการใช้งานนั้น ตัวอย่างเช่น หน้าแปลนเหล็กคาร์บอนมักใช้สำหรับการใช้งานที่มีแรงดันต่ำ- ในขณะที่หน้าแปลนเหล็กสแตนเลสและโลหะผสมจะใช้สำหรับการใช้งานที่มีแรงดันสูง-และที่อุณหภูมิสูง-



ข้อมูลจำเพาะสำหรับหน้าแปลน ASME B16.5 Class 150 LWN ยังแตกต่างกันอย่างมาก ขึ้นอยู่กับวัสดุ ขนาด และการจัดอันดับ ตัวอย่างเช่น ระดับอุณหภูมิสูงสุดสำหรับหน้าแปลนเหล็กคาร์บอนมักจะอยู่ที่ประมาณ 400 องศา F ในขณะที่ระดับอุณหภูมิสูงสุดสำหรับหน้าแปลนเหล็กสแตนเลสหรือโลหะผสมสามารถสูงกว่า 1,000 องศา F ความดันที่อนุญาตสำหรับหน้าแปลนคอเชื่อมยาวเหล่านี้มีตั้งแต่ 285 psi ถึง 1275 psi ขึ้นอยู่กับขนาดและวัสดุ



ASME B16.5 คลาส 150 LWN หน้าแปลน: การติดตั้ง

การติดตั้งและบำรุงรักษาที่เหมาะสมเป็นกุญแจสำคัญในการทำให้หน้าแปลน ASME B16.5 Class 150 LWN มีอายุการใช้งานยาวนานและเชื่อถือได้ กระบวนการติดตั้งควรดำเนินการโดยผู้เชี่ยวชาญที่ผ่านการฝึกอบรมซึ่งมีความเข้าใจเกี่ยวกับหน้าแปลนและระบบท่อเป็นอย่างดี ควรติดตั้งหน้าแปลน LWN ASME 150 ตามคำแนะนำของผู้ผลิตและระดับแรงบิดที่แนะนำ



การบำรุงรักษาเป็นประจำยังเป็นสิ่งสำคัญในการรักษาหน้าแปลน ASME B16.5 Class 150 LWN ให้อยู่ในสภาพดี ซึ่งอาจรวมถึงการตรวจสอบการกัดกร่อนหรือการกัดเซาะ การทำความสะอาด และ-การขันให้แน่นอีกครั้ง หากพบความเสียหายหรือการสึกหรอ ควรซ่อมแซมหรือเปลี่ยนหน้าแปลน ASME 300LB โดยเร็วที่สุดเพื่อหลีกเลี่ยงความเสี่ยงที่จะเกิดความล้มเหลว



หน้าแปลน ASME B16.5 Class 150 LWN เป็นโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับการใช้งานที่หลากหลาย การออกแบบที่เป็นเอกลักษณ์และ-พิกัดแรงดันและอุณหภูมิสูง ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งาน-ในงานที่มีความเครียดสูง ด้วยการติดตั้งและบำรุงรักษาที่เหมาะสม พวกเขาสามารถให้บริการที่เชื่อถือได้นานหลายปี ช่วยให้มั่นใจถึงการทำงานของระบบท่อได้อย่างราบรื่นและปลอดภัย



เจิ้งโจว Huitong ไปป์ไลน์อุปกรณ์ Co., Ltd. การรับรอง:

✅ ISO9001:2015

✅ เอ็มทีซี 10204 3.1 3.2

✅100% PMI (การระบุวัสดุที่เป็นบวก)

✅การทดสอบอัลตราโซนิก (ต่อ ASME VIII)

✅การตรวจสอบโดยบุคคลที่สาม- (SGS/BV/DNV/LR)

✅NACE MR0175 / ISO 15156



ASME B16.5 หน้าแปลนคอเชื่อมยาวคลาส 150 ขนาด

ASME B16.5 หน้าแปลนคอเชื่อมแบบยาวคลาส 150 LBS ขนาด (มม.)
กรมอุทยานฯ	O	ตฟ	X	B	Y	W	บีเอช	หลุม
1/2″	88.9	9.7	30.2	12.7	228.6	60.5	15.9	4
3/4″	98.6	11.2	38.1	19.1	228.6	69.9	15.9	4
1″	108.0	12.7	49.3	25.4	228.6	79.2	15.9	4
1-1/4″	117.5	14.2	58.7	31.8	228.6	88.9	15.9	4
1-1/2″	127.0	15.7	65.0	38.1	228.6	98.6	15.9	4
2″	152.4	17.5	77.7	50.8	228.6	120.7	19.1	4
2-1/2″	177.8	20.6	90.4	63.5	228.6	139.7	19.1	4
3″	190.5	22.4	108.0	76.2	228.6	152.4	19.1	4
3-1/2″	215.9	22.4	122.2	88.9	228.6	177.8	19.1	8
4″	228.6	22.4	134.9	101.6	228.6	190.5	19.1	8
5″	254.0	22.4	163.6	127.0	304.8	215.9	22.2	8
6″	279.4	23.9	192.0	152.4	304.8	241.3	22.2	8
8″	342.9	26.9	246.1	203.2	304.8	298.5	22.2	8
10″	406.4	28.4	304.8	254.0	304.8	362.0	25.4	12
12″	482.6	30.2	365.3	304.8	304.8	431.8	25.4	12
14″	533.4	33.3	400.1	355.6	304.8	476.3	28.6	12
16″	596.9	35.1	457.2	406.4	304.8	539.8	28.6	16
18″	635.0	38.1	505.0	457.2	304.8	577.9	31.8	16
20″	698.5	41.1	558.8	508.0	304.8	635.0	31.8	20
24″	812.8	46.0	663.4	609.6	304.8	749.3	34.9	20



ขนาดหน้าแปลน ASME B16.5 คลาส 150 LWN ทั่วไป

กรมอุทยานฯ (นิ้ว)	เส้นผ่านศูนย์กลางภายนอก (D)	เส้นผ่านศูนย์กลางของวงกลมโบลต์	จำนวนรูโบลท์	ความยาวถึงดุม (L)
1/2"	3.50" (90มม.)	2.38"	4	9" (มาตรฐาน)
1"	4.25" (110มม.)	3.12"	4	9" (มาตรฐาน)
2"	6.00" (150มม.)	4.75"	4	9" (มาตรฐาน)
6"	11.00" (280มม.)	9.50"	8	12" (มาตรฐาน)
12"	19.00" (485มม.)	17.00"	12	12" (มาตรฐาน)



LWN กับ WN

คุณสมบัติ	คอเชื่อมยาว (LWN)	คอเชื่อมมาตรฐาน (WN)
รูปร่างคอ	กระบอกตรงและหนา	ดุมเรียว
การเชื่อมต่อ	โดยตรงไปยังเรือ/ถัง	เชื่อมกับท่อก่อน
ค่าใช้จ่าย	สูงขึ้น 2x - 4x	ประหยัด
ใช้	หัวฉีดสำหรับ-บริเวณที่มีความเครียดสูง	ระบบท่อทั่วไป





1. หน้าแปลน ASME B16.5 Long Weld Neck (LWN) คืออะไร

หน้าแปลน LWN เป็นส่วนประกอบปลอมแปลงพิเศษที่มีส่วนคอทรงกระบอกตรงที่ขยายออก (ลำกล้อง) แทนที่จะเป็นส่วนคอเรียวที่พบในหน้าแปลน Weld Neck มาตรฐาน



2. เหตุใดจึงต้องใช้หน้าแปลน Long Weld Neck (LWN) แทนหน้าแปลน Weld Neck (WN)

หน้าแปลน LWN ใช้เป็นหัวฉีดสำหรับภาชนะรับแรงดัน ถัง และเครื่องแลกเปลี่ยนความร้อนเป็นหลัก แตกต่างจากหน้าแปลน WN มาตรฐานที่ต้องใช้ความยาวท่อแยกต่างหากในการเชื่อม กระบอกขยายของ LWN ทำหน้าที่เป็นหัวฉีดในตัวมันเอง ช่วยลดจำนวนตะเข็บเชื่อมและปรับปรุงความสมบูรณ์ของโครงสร้าง



3. วัสดุทั่วไปสำหรับหน้าแปลน ASME B16.5 LWN คืออะไร?

มาตรฐาน ASTM A105(เหล็กกล้าคาร์บอน) สำหรับงานบริการทั่วไป, ASTM A182 F304L/F316L (เหล็กกล้าไร้สนิม) สำหรับงานต้านทานการกัดกร่อน และมาตรฐาน ASTM A350 LF2สำหรับการใช้งานที่อุณหภูมิต่ำ- ซูเปอร์อัลลอยด์ เช่น อินโคเนลหรือโมเนล ใช้สำหรับหัวฉีดสารเคมีที่มีฤทธิ์กัดกร่อนสูง



4. ช่วงราคาโดยทั่วไปสำหรับหน้าแปลน Class 150 LWN ขนาด 4 นิ้วคือเท่าใด

เหล็กคาร์บอน A105 มาตรฐาน 4" Class 150 LWN (ความยาว 9 นิ้ว) โดยทั่วไปมีราคาอยู่ระหว่าง 120 ถึง 250 เหรียญสหรัฐฯ เหล็กสเตนเลส (F316L) มีราคาอยู่ระหว่าง 450 ถึง 900 เหรียญสหรัฐฯ เนื่องจากต้นทุนวัสดุและความซับซ้อนในการตัดเฉือน



5. หน้าแปลน LWN สามารถใช้กับบริการไอน้ำอุณหภูมิสูง-ได้หรือไม่

ใช่ แต่ระดับความดันจะลดลงอย่างมากเมื่ออุณหภูมิเพิ่มขึ้น ตัวอย่างเช่น หน้าแปลน Class 150 ที่ 285 psi ที่ 100 องศา F อาจได้รับการจัดอันดับที่ 170 psi ที่ 400 องศา F เท่านั้น สำหรับไอน้ำอุณหภูมิสูง- วิศวกรมักจะอัพเกรดเป็นคลาส 300 หรือคลาส 600



6. "ดุมตรง" กับ "ดุมเรียว" ในหน้าแปลน LWN คืออะไร

หน้าแปลน LWN มีดุมตรง (ทรงกระบอก) ซึ่งเป็นสาเหตุว่าทำไมจึงมักเรียกว่า "หน้าแปลนหัวฉีด" หน้าแปลนคอเชื่อมมาตรฐานมีดุมเรียวเพื่อเปลี่ยนความเค้นไปยังท่อที่เชื่อมต่อ



7. อะไรคือสาเหตุทั่วไปของความล้มเหลวในการติดตั้งหน้าแปลน LWN?

ความล้มเหลวมักเกิดขึ้นที่ส่วนต่อเชื่อม-ถึง-เปลือก หากกระบวนการเชื่อม (โดยปกติคือการเชื่อมร่องเจาะเต็ม-) ไม่ได้ดำเนินการอย่างถูกต้อง หรือหากการเสริมแรงไม่เพียงพอสำหรับแรงดันภายในของถัง อาจเกิดการแตกร้าวจากความเค้นเฉพาะที่ที่จุดเชื่อมต่อของถังและผนังถัง



8. หน้าแปลน LWN อยู่ภายใต้ ASME B16.47 หรือไม่

สำหรับเส้นผ่านศูนย์กลางขนาดใหญ่เท่านั้นASME B16.5ครอบคลุมหน้าแปลน LWN ตั้งแต่ NPS 1/2 ถึง NPS 24 สำหรับหัวฉีดที่มีขนาดใหญ่กว่า 24 นิ้ว ขนาดและพิกัดต้องเป็นไปตามASME B16.47 ซีรี่ส์ Aหรือซีรีส์บี.
