คู่มือปี 2026: 13 ประเภทหน้าแปลนท่อที่จำเป็น

หน้าแปลน 13 ประเภทที่ใช้ในการวางท่อ

13 ประเภทหลัก: คอเชื่อม (WN), คอเชื่อมยาว (LWN), สลิป-เปิด (SO), เกลียว, เชื่อมซ็อกเก็ต (SW), ข้อต่อตัก (LJ), ตาบอด, นิโพฟแปลนจ์, ออริฟิส, ลด, ตัวแผ่, แหวนหมุน และเชื่อม มาตรฐานเบื้องต้นคือASME B16.5(NPS ½–24") พร้อมระดับแรงดันตั้งแต่ 150 ถึง 2500

ประเภทมาตรฐานของหน้าแปลน

ประเภทของหน้าแปลนที่จะใช้สำหรับงานวางท่อนั้นขึ้นอยู่กับความแข็งแรงที่ต้องการสำหรับข้อต่อหน้าแปลนเป็นหลัก มีการใช้หน้าแปลนแทนการเชื่อมต่อแบบเชื่อม เพื่อความสะดวกในการบำรุงรักษา (ข้อต่อแบบหน้าแปลนสามารถถอดออกได้อย่างรวดเร็วและสะดวก)

ตอนนี้ เรามาเจาะลึกกัน โดยแสดงประเภทที่สำคัญของหน้าแปลนพร้อมรูปภาพ

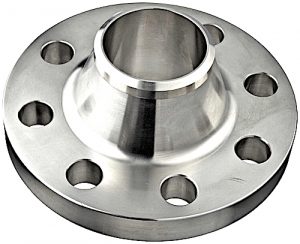

หน้าแปลนคอเชื่อม

 .

หน้าแปลนคอเชื่อม ("WN") มีดุมเรียวยาวที่สามารถเชื่อมด้วยท่อได้

โดยทั่วไปแล้ว ประเภทหน้าแปลนนี้จะใช้ในงานแรงดันสูง-และอุณหภูมิสูง/ต่ำที่ต้องการการไหลของของเหลวที่ลำเลียงโดยระบบท่ออย่างไม่จำกัด (รูของหน้าแปลนตรงกับรูของท่อ)

การไม่มีแรงดันตกจะป้องกันผลกระทบด้านลบ เช่น ความปั่นป่วนและการกัดเซาะ/การกัดกร่อนของโลหะในบริเวณใกล้กับข้อต่อหน้าแปลน

ดุมแบบเรียวช่วยให้กระจายความเค้นเชิงกลระหว่างท่อและหน้าแปลนคอเชื่อมได้อย่างราบรื่น และอำนวยความสะดวกในการดำเนินการตรวจสอบด้วยภาพรังสีเพื่อตรวจจับการรั่วไหลและข้อบกพร่องในการเชื่อมที่อาจเกิดขึ้นได้

มิติของหน้าแปลน (NPS และตารางการเดินท่อ) จะต้องตรงกับขนาดของท่อเชื่อมต่อ

หน้าแปลนคอเชื่อมเชื่อมต่อกับท่อโดยการเชื่อมชนรูปตัว V{0}} ทะลุเต็มเพียงครั้งเดียว ขนาดและน้ำหนักของหน้าแปลนคอเชื่อม ASME แสดงอยู่ในบทความนี้

หน้าแปลนคอเชื่อมยาว

หน้าแปลนคอเชื่อมแบบยาว ("LWN") มีลักษณะคล้ายกับหน้าแปลนคอเชื่อม ยกเว้นว่าส่วนคอ (ดุมแบบเรียว) จะขยายออกและทำหน้าที่เหมือนส่วนต่อขยายที่น่าเบื่อ

โดยทั่วไปจะใช้หน้าแปลนคอเชื่อมยาวกับภาชนะ เสา หรือถัง ประเภทหน้าแปลนเหล่านี้มีให้เลือกทั้งแบบถังหนัก (HB) และประเภทถังเท่ากัน (E)

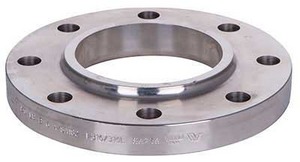

สวมบนหน้าแปลน

สลิป-บนหน้าแปลนเชื่อมต่อกับท่อหรือข้อต่อโดยการเชื่อมฟิลเลสองอัน การเชื่อมหนึ่งด้านในและอีกการเชื่อมด้านนอกช่องของหน้าแปลน

ขนาดรูของสลิป-บนหน้าแปลนมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของท่อเชื่อมต่อ เนื่องจากท่อต้องเลื่อนเข้าไปด้านในหน้าแปลนเพื่อเชื่อมต่อด้วยการเชื่อมฟิลเล็ต

สลิป-บนหน้าแปลนยังถูกกำหนดให้เป็น "หน้าแปลนแบบฮับ" และจดจำได้ง่ายเนื่องจากมีรูปร่างที่บางและกะทัดรัด

ขนาดและน้ำหนักของสลิป-บนหน้าแปลน ANSI/ASME มีอยู่ในหน้านี้

เชื่อมคอและสลิปบนหน้าแปลน

ข้อต่อหน้าแปลนที่ทำด้วยสลิป-บนหน้าแปลนในระยะยาวจะเปราะบางกว่าการเชื่อมต่อที่ทำด้วยหน้าแปลนคอเชื่อม (ในเงื่อนไขการบริการที่คล้ายคลึงกัน) ในระยะยาว ดูเหมือนว่าเป็นเพราะข้อเท็จจริงดังต่อไปนี้:

• หน้าแปลนคอเชื่อมมีดุมเรียว ซึ่งไม่มีอยู่ในหน้าแปลนเชื่อมแบบซ็อกเก็ต ซึ่งกระจายความเค้นเชิงกลระหว่างท่อและหน้าแปลนให้เท่ากันมากขึ้น

• ข้อต่อคอเชื่อมเป็นเพียงพื้นที่เชื่อมเดียวแทนที่จะเป็นสอง (หน้าแปลนเชื่อมซ็อกเก็ต)

ข้อดีอีกประการของหน้าแปลนคอเชื่อมคือสามารถเชื่อมต่อกับท่อและข้อต่อได้ ในขณะที่หน้าแปลนเชื่อมซ็อกเก็ตเหมาะกับท่อเท่านั้น

หน้าแปลนเกลียว

หน้าแปลนแบบเกลียวจะต่อเข้ากับท่อโดยการขันเกลียวท่อ (ซึ่งมีเกลียวตัวผู้ โดยทั่วไปคือ NPT ตาม ASME B1.20.1) เข้ากับหน้าแปลน โดยไม่มีการเชื่อมตะเข็บ (ในบางกรณี จะใช้การเชื่อมขนาดเล็กเพื่อเพิ่มความแข็งแรงของการเชื่อมต่อ)

หน้าแปลนเกลียวมีจำหน่ายในขนาดสูงสุด 4 นิ้วและพิกัดแรงดันหลายระดับ แต่ส่วนใหญ่จะใช้กับท่อขนาดเล็กในการใช้งานแรงดันต่ำและอุณหภูมิต่ำ- เช่น บริการสาธารณูปโภคทางน้ำและอากาศ

หน้าแปลนแบบเกลียวยังเป็นข้อกำหนดบังคับในพื้นที่ที่อาจเกิดการระเบิด เช่น ปั๊มน้ำมันและโรงงาน เนื่องจากการเชื่อมต่อแบบเชื่อมในสภาพแวดล้อมดังกล่าวอาจเป็นอันตรายได้

อ่านบทความนี้ เพื่อค้นหาขนาดของหน้าแปลนเกลียว ANSI/ASME

หน้าแปลนเชื่อมซ็อกเก็ต

 .

หน้าแปลนข้อต่อ LAP



หน้าแปลนชนิดพิเศษ

นิโปฟเลนจ์

Nipoflange ใช้สำหรับท่อแยกที่ 90 องศา และเป็นผลิตภัณฑ์ที่ผลิตขึ้นโดยการรวมหน้าแปลนคอเชื่อมเข้ากับ Nipolet ปลอมแปลง

อย่างไรก็ตาม Nipoflange เป็นเหล็กหลอมชิ้นเดียวที่เป็นของแข็ง และไม่มีผลิตภัณฑ์ที่แตกต่างกันสองชิ้นเชื่อมเข้าด้วยกัน

ในการติดตั้ง Nipoflange เจ้าหน้าที่วางท่อจะต้องเชื่อมส่วน Nipolet ของอุปกรณ์เข้ากับท่อที่รัน และขันสลักส่วนที่เป็นหน้าแปลนบนหน้าแปลนของท่อแบบแยกแขนง

Nipoflanges มีจำหน่ายในวัสดุหลายประเภท เช่น เหล็กกล้าคาร์บอนมาตรฐาน ASTM A105(บริการที่อุณหภูมิสูง-), ASTM A350 (เหล็กกล้าคาร์บอนอุณหภูมิต่ำ-), ASTM A182 (เกรดสแตนเลส รวมถึงดูเพล็กซ์และซูเปอร์ดูเพล็กซ์) และโลหะผสมนิกเกิล (Inconel, Incoloy, Hastelloy ฯลฯ)

Nipoflange ยังผลิตในรูปแบบเสริมซึ่งมีความแข็งแรงเชิงกลเพิ่มเติมเมื่อเปรียบเทียบกับ Nipoflange มาตรฐาน

เวลโดฟเลนจ์

Weldoflange มีแนวคิดคล้ายกับ Nipoflange เนื่องจากเป็นการผสมผสานระหว่างหน้าแปลนคอเชื่อมและข้อต่อข้อต่อกิ่ง (Weldolet ในกรณีนี้) หน้าแปลนเชื่อมทำจากเหล็กหลอมแข็งชิ้นเดียว ไม่ใช่โดยการเชื่อมชิ้นส่วนที่แยกจากกันเข้าด้วยกัน

เอลโบฟเลนจ์และลาโทรฟเลนจ์

ประเภทอื่นๆ ของหน้าแปลน Olets ที่พบไม่บ่อยคือ-เรียกว่า Elboflange (การรวมกันของหน้าแปลนและ Elbolet) และ "Latroflange" (การรวมกันของหน้าแปลนกับ Latrolet) Elboflanges ใช้ในการแยกท่อที่ 45 องศา

หน้าแปลนหมุนได้

หน้าแปลนแหวนแบบหมุนช่วยให้การจัดตำแหน่งของรูโบลต์ระหว่างหน้าแปลนทั้งสองแบบหมุนได้ ซึ่งเป็นคุณลักษณะที่มีประโยชน์ในหลายสถานการณ์ เช่น การติดตั้งท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ท่อใต้ทะเลและนอกชายฝั่ง งานท่อในน้ำตื้นและสภาพแวดล้อมที่คล้ายคลึงกัน หน้าแปลนแบบหมุนได้เหมาะกับน้ำมัน ก๊าซ ไฮโดรคาร์บอน น้ำ สารเคมี และของเหลวที่มีความต้องการอื่นๆ ในการใช้งานด้านปิโตรเคมีและการจัดการน้ำ

ในกรณีของท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ท่อจะถูกติดตั้งที่ปลายด้านหนึ่งโดยมีหน้าแปลนคอเชื่อมแบบมาตรฐานและมีหน้าแปลนแบบหมุนที่ปลายอีกด้านหนึ่ง เพียงหมุนหน้าแปลนหมุนบนท่อ ผู้ปฏิบัติงานก็สามารถจัดแนวรูโบลต์ได้อย่างสมบูรณ์แบบด้วยวิธีที่ง่ายและรวดเร็วยิ่งขึ้น

มาตรฐานหลักสำหรับหน้าแปลนวงแหวนหมุนคือ ASME/ANSI, DIN, BS, EN, ISO ฯลฯ มาตรฐานทั่วไปสำหรับการใช้งานปิโตรเคมีคือ ANSI/ASME B16.5 หรือ ASME B16.47



หน้าแปลนแบบหมุนมีจำหน่ายในรูปทรงมาตรฐานทั้งหมดของหน้าแปลนทั่วไป เช่น รอยเชื่อม-คอ สลิป-บน ข้อต่อตัก- รอยเชื่อมซ็อกเก็ต ฯลฯ ในทุกเกรดวัสดุและในช่วงขนาดที่กว้าง (ขนาดอาจแตกต่างกันตั้งแต่ 3/8" ถึง 60" และพิกัดแรงดันตั้งแต่ 150 ถึง 2500)

หน้าแปลนแบบหมุนสามารถผลิตได้ในเหล็กกล้าคาร์บอน (ASTM A105), โลหะผสมเหล็ก (ASTM A182 F1, A182 F5, A182 F9, A182 F91) และเหล็กกล้าไร้สนิม (ASTM A182 F304, A182 F304L, A182 F316, A182 F316L)

หน้าแปลนขยาย ("ตัวขยาย")

มีการใช้หน้าแปลนขยายหรือ "หน้าแปลนขยาย"เพิ่มความเจาะของท่อจากจุดเฉพาะไปยังอีกจุดหนึ่งหรือเพื่อเชื่อมต่อท่อกับอุปกรณ์ทางกลอื่น ๆ เช่น ปั๊ม คอมเพรสเซอร์ และวาล์วที่มีขนาดทางเข้าต่างกัน

หน้าแปลนขยายที่แสดงในรูปภาพคือหน้าแปลนคอเชื่อมที่มีรูที่ใหญ่กว่าที่ปลายที่ไม่ใช่{0}}หน้าแปลน

สามารถใช้หน้าแปลนขยายเพื่อเพิ่มรูเจาะท่อได้เพียงหนึ่งหรือสูงสุดสองขนาดเท่านั้น และไม่เกินนั้น(ตัวอย่าง: ตั้งแต่ 2 ถึง 3 หรือสูงสุด 4 นิ้ว)

หน้าแปลนท่อขยายมีราคาถูกกว่า (และเบากว่า) เมื่อเทียบกับการใช้ข้อต่อลดรอยชนและหน้าแปลนมาตรฐานร่วมกัน (ซึ่งเป็นโซลูชันมาตรฐานสำหรับการเจาะท่อที่เพิ่มขึ้นมากกว่า 2 ขนาด)

วัสดุที่พบบ่อยที่สุดสำหรับการขยายหน้าแปลนคือ A105 (เหล็กกล้าคาร์บอนอุณหภูมิสูง-), A350 (LTCS) และ ASTM A182 (เหล็กกล้าไร้สนิมขึ้นไป)
พิกัดแรงดันและขนาดของหน้าแปลนขยายเป็นไปตามข้อกำหนด ANSI/ASME B16.5 และมีให้เลือกทั้งแบบหน้ายกหรือหน้าแบน (RF, FF)



ภาพวาดของหน้าแปลนขยาย ASME

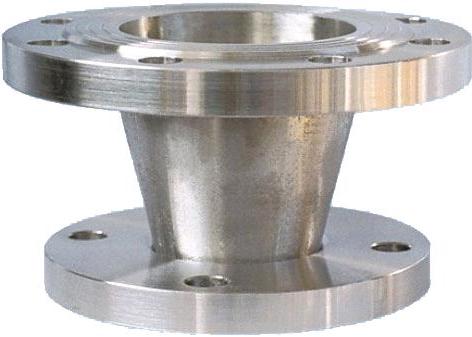

ลดหน้าแปลน ("ลด")

หน้าแปลนลดขนาด หรือที่เรียกว่าหน้าแปลนลดขนาด มีหน้าที่ตรงกันข้ามกับหน้าแปลนขยายที่เห็นด้านบน กล่าวคือใช้เพื่อลดการเจาะท่อ.

รูของท่อรันสามารถลดลงได้อย่างปลอดภัยเพียง 1 หรือ 2 ขนาดเท่านั้น (ไม่เช่นนั้น จะต้องใช้วิธีการแก้ปัญหาโดยใช้การรวมกันของตัวลดการเชื่อมชนและหน้าแปลนมาตรฐาน)

หน้าแปลนลดขนาดมีจำหน่ายในขนาดและเกรดวัสดุส่วนใหญ่ และโดยทั่วไปไม่มีในสต็อก

การลดหน้าแปลนต้องคำนึงถึงข้อกำหนดเฉพาะ ขนาด และเกรดวัสดุเช่นเดียวกับหน้าแปลนส่วนขยาย

ข้อมูลอ้างอิงตลาดราคาเหล็กปี 2026

ราคานี้ใช้สำหรับอ้างอิงเท่านั้น โปรดแจ้งให้เราทราบประเภทของหน้าแปลน ขนาด ระดับแรงดัน และปริมาณที่คุณต้องการ และฉันจะจัดเตรียม a ให้กับคุณใบเสนอราคาฟรีตอนนี้!

คำถามที่พบบ่อย:

1. หน้าแปลนประเภทใดที่ใช้บ่อยที่สุดในระบบท่อ?

ประเภทที่พบบ่อยที่สุด ได้แก่ สลิป-ออน (SO), หน้าแปลนเชื่อม (WN), มู่ลี่, หน้าแปลนเชื่อมซ็อกเก็ต (SW), เกลียว และหน้าแปลนข้อต่อตัก แต่ละอันรองรับความต้องการแรงดันและอุณหภูมิเฉพาะ สำหรับการใช้งานแรงดันสูง- หน้าแปลนคอเชื่อมถือเป็นมาตรฐานอุตสาหกรรม ในขณะที่หน้าแปลนตาบอดมีความจำเป็นสำหรับการปิดผนึกปลายท่อหรือช่องเปิดภาชนะรับความดัน

2. เหตุใดการเชื่อมต่อแบบหน้าแปลนของฉันจึงรั่ว?

ตอบ: จากผลตอบรับจากชุมชนวิศวกรรมเกี่ยวกับ Reddit พบว่า 90% ของการรั่วไหลเกิดจากการพรีโหลดของโบลต์ที่ไม่สม่ำเสมอหรือการเลือกปะเก็นที่ไม่เหมาะสม

3. ฉันจะทราบได้อย่างไรว่าฉันต้องการหน้าแปลน Class 150 หรือ Class 300

ตอบ: ขึ้นอยู่กับความกดดันในการออกแบบ ตัวอย่างเช่น หน้าแปลน Class 150 มีระดับความดันประมาณ 264 psig ที่ 185 องศา F หากคุณใช้วัสดุปะเก็นแบบอ่อน ขอแนะนำให้เลือกระดับที่สูงกว่าเพื่อให้แน่ใจว่ามีแรงปิดผนึกสม่ำเสมอ

4. หน้าแปลนเชื่อมกับสลิป-บนหน้าแปลน: อะไรดีกว่าสำหรับแรงดันสูง

หน้าแปลนคอเชื่อม (WN) เหนือกว่าสำหรับสภาพแวดล้อม-แรงดันสูงและอุณหภูมิสูง- ต่างจากสลิป-บนหน้าแปลน หน้าแปลน WN มีดุมเรียวซึ่งช่วยเสริมโครงสร้างและกระจายความเค้น

5. ข้อเสียของ Threaded Flanges คืออะไร?

ข้อเสียเปรียบหลักของหน้าแปลนแบบเกลียวคือความไวต่อการรั่วไหลในระบบที่มีการสั่นสะเทือนสูง วงจรความร้อน หรือมีแรงดันสูง โดยจำกัดอย่างเคร่งครัดเฉพาะการใช้งานแรงดันต่ำ-อุณหภูมิต่ำ (เช่น สาธารณูปโภคด้านน้ำหรืออากาศ)

6. ราคาเฉลี่ยของหน้าแปลนสแตนเลสต่อกิโลกรัมคือเท่าไร?

ราคาหน้าแปลนสแตนเลส (เช่นมาตรฐาน ASTM A182F304/316L) โดยทั่วไปมีราคาตั้งแต่ 3.50 ถึง 7.00 เหรียญสหรัฐฯ ต่อกิโลกรัม ขึ้นอยู่กับตลาดนิกเกิลและโมลิบดีนัมทั่วโลก การตีขึ้นรูปแบบกำหนดเอง ระดับแรงดันสูง- (คลาส 1500+) และโลหะผสมพิเศษ เช่น Duplex 2205 หรือ Inconel จะเพิ่มต้นทุนต่อหน่วยอย่างมากเมื่อเทียบกับเหล็กกล้าคาร์บอนมาตรฐาน

7. Lap Joint Flange เหมือนกับ Loose Flange หรือไม่?

ใช่ หน้าแปลนร่วมตักมักเรียกว่าหน้าแปลนหลวม เนื่องจากทำงานควบคู่กับ Stub End

8. ฉันจะเลือกระหว่างหน้าแปลน Raised Face (RF) และ Flat Face (FF) ได้อย่างไร

Raised Face (RF) เป็นวิธีที่พบได้บ่อยที่สุดสำหรับหน้าแปลนเหล็ก โดยเน้นแรงกดบนพื้นที่ปะเก็นขนาดเล็กเพื่อการซีลที่แน่นยิ่งขึ้น อย่างไรก็ตาม คุณต้องใช้หน้าเรียบ (FF) เมื่อทำการโบลท์กับอุปกรณ์เหล็กหล่อ (เช่น ปั๊มหรือวาล์ว)

9. อะไรคือสาเหตุความล้มเหลวทั่วไปในหน้าแปลนอุตสาหกรรม?

ความล้มเหลวของหน้าแปลนมักเกิดจากการตึงของสลักเกลียวที่ไม่เหมาะสม การเสื่อมสภาพของปะเก็น หรือการกัดกร่อนจากความเครียด (SCC)

10. Spectacle Blind และ Ring Spacer แตกต่างกันอย่างไร?

ม่านบังแสงเป็นอุปกรณ์นิรภัยที่มีรูปร่างคล้ายแว่นตา ประกอบด้วยแผ่นทึบ (ม่านบังตา) และวงแหวนกลวง (สเปเซอร์) ช่วยให้สามารถยืนยันด้วยภาพได้ว่าบรรทัดนั้น "เปิด" หรือ "ปิด" Ring Spacer ตัวเดียวจะใช้เฉพาะเมื่อสายเปิดอย่างถาวร แต่อาจต้องมีการแยกชั่วคราวระหว่างการบำรุงรักษา
